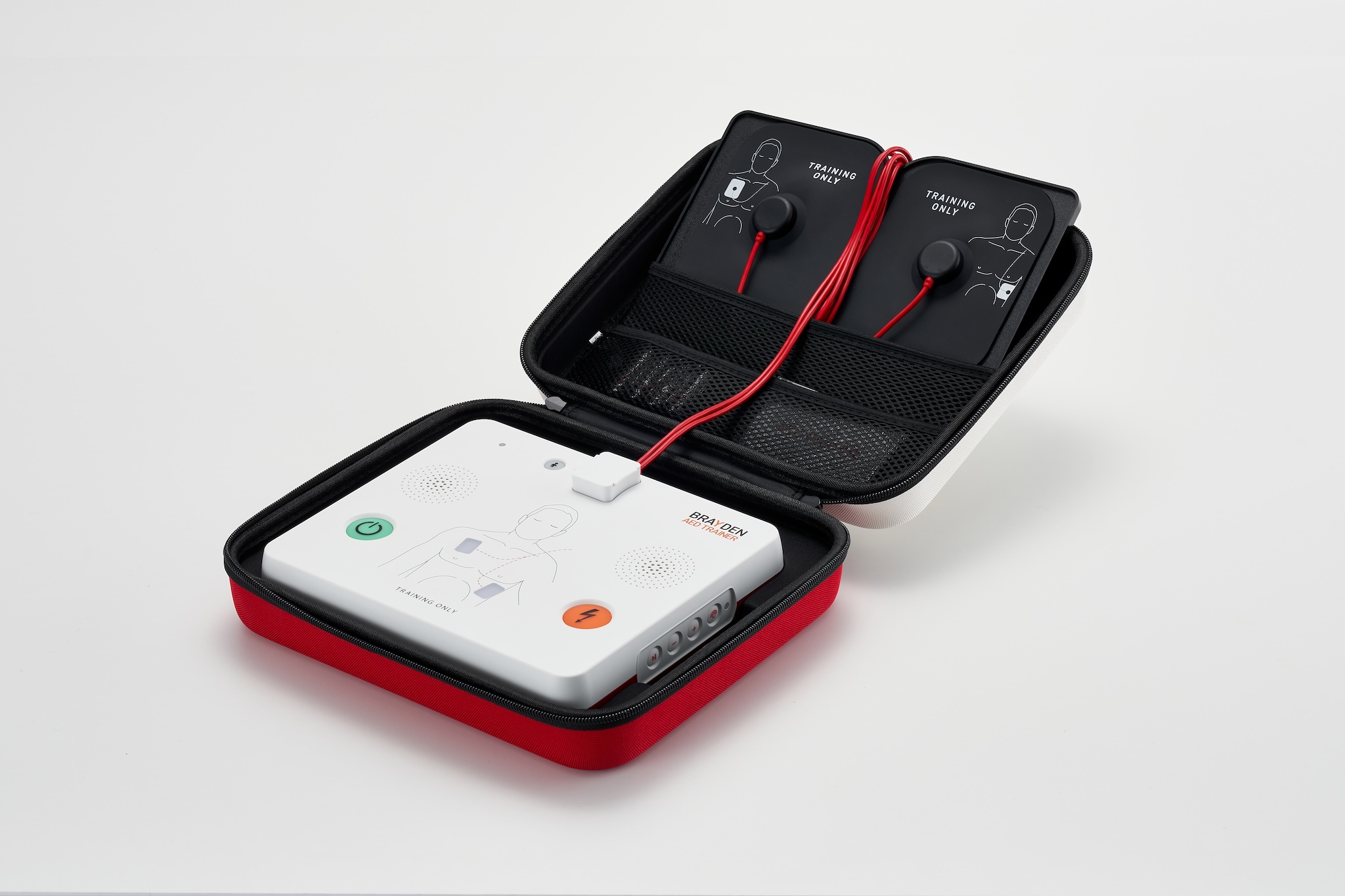

BRAYDEN AED Trainer (모델: IT23)

BRAYDEN AED Trainer는 AED(Automated External Defibrillator, 자동체외형 제세동기)가 필요한 응급상황에서 어떤 제품을 만나도 문제없이, 빠르고 능숙하게 사용할 수 있도록 하기 위해 개발되었습니다.

실제 환자 구조 시 사용하는 다양한 종류의 AED에 사용자가 빠르게 적응할 수 있도록 기본에 충실한 제품 디자인과 기능을 채택하였으며, 심정지 환자 상태 대응 및 돌발 상황에 대처하는 훈련이 가능하도록 구체적인 시나리오를 제공합니다.

특히 본 제품은 패즈의 부착 여부를 정확하게 감지하여 훈련할 수 있도록 세계 최초로 광 센싱 기술을 패즈에 개발/적용하였습니다. 이 기술은 반드시 패즈를 먼저 부착한 이후 커넥터를 연결해야만 패즈 인식이 되었던 기존의 AED 훈련 방식을 혁신적으로 개선한 것으로, 최근 도입되고 있는 Pre-connected AED 방식에 가장 근접한 훈련을 가능하게 해 줍니다.

또한, 획기적이고 새로운 타입의 젤-패즈는 물로 가볍게 씻어주면 접착력이 회복됩니다. 따라서 반복적인 사용이 가능해 1회용 패즈를 사용하는 훈련에 비해 비용 절감 효과가 탁월합니다.

이렇게 AED 훈련에 최적화된 BRAYDEN AED Trainer는 사용자의 필요에 따라 자사의 심폐소생술 통합 훈련 솔루션인 <VivusCardio Connect> 과 연계하여 AED Trainer 훈련에 대한 실시간 피드백 및 정확하게 측정된 스코어링 서비스를 이용할 수 있습니다. 이 서비스는 현실적이고 몰입감 있는 AED 훈련 뿐만 아니라 심폐소생술 훈련도 포함하는 유기적인 통합 솔루션으로, 보다 체계적이고 효율적인 소생 훈련 시스템을 구축할 수 있습니다.

기본 기능

  • 자동/반자동 AED 모드 지원
  • 성인/소아 모드 선택 가능
  • 깨끗하고 명료한 음성 가이드
  • 일시 중지 (Pause) 및 재생 기능
  • 메트로놈 기능 (가슴압박 시)
  • 볼륨 조정 (5단계)
  • 6가지 시나리오, 4개 상황 이벤트 제공
  • 9개국 언어 기본탑재 (필요 시 추가 언어 지원 가능)
    - 한국어, 영어, 스페인어, 프랑스어, 독일어, 이탈리아어, 폴란드어, 중국어, 일본어 제공

핵심 기능

  • 부착 여부 감지 광센싱 패즈 (Pre-connected Pads 훈련 가능)
  • 200회 이상 재사용 가능한 젤-패즈 (접착력 저하 시, 세척 후 재사용 가능)
  • 패즈 부착 훈련을 위한 LED 인디케이터
  • VivusCardio Connect 솔루션 연동
  • 리모트 컨트롤러 (VivusCardio Controller App)
  • App 을 통한 소프트웨어 업데이트 (CPR 가이드라인 변경 등)

제품 사양

  • 무게: 600g (케이스 미포함)
  • 사이즈: 22cm(W) x 19cm(H) x 4cm(D)
  • 작동 온도: 0°C ~ 40°C (32°F ~ 104°F)
  • 보관 온도: -20°C ~ 60°C (-4°F ~ 140°F)
  • 보관 습도: 상대 습도 5% ~ 95% (결로 현상이 없을 때)
  • 전원: 배터리 AA 1.5V (4개), USB-C타입 (케이블, 어댑터 미포함)
  • 펌웨어 업데이트: VivusCardio Controller App (AED-T Configuration)
  • 보증 기간: 2년 (소모품 제외)

무선 사양

  • 무선 방식: 2.4GHz 저전력 무선 통신
  • 동작 주파수 범위: 2402 ~ 2480MHz
  • 최대 송신 출력: 0 dBm (약 1mW)

패키지 구성

Brayden AED Trainer 1대

  • AED 트레이너 본체 (1)
  • AED 트레이너 가방 (1)
  • 젤-패즈 플레이트 (1)
  • 젤-패즈 (2)
  • 광센싱 패즈 케이블 (1)
  • AED Prep kit 카드 세트 (1)
  • AA 알카라인 배터리 (4)

💡
“본 제품은 AED 훈련용 기기입니다. 실제 전기 충격이 가해지지 않으므로, 구조용 장비로 사용할 수 없습니다.”

제품의 운영

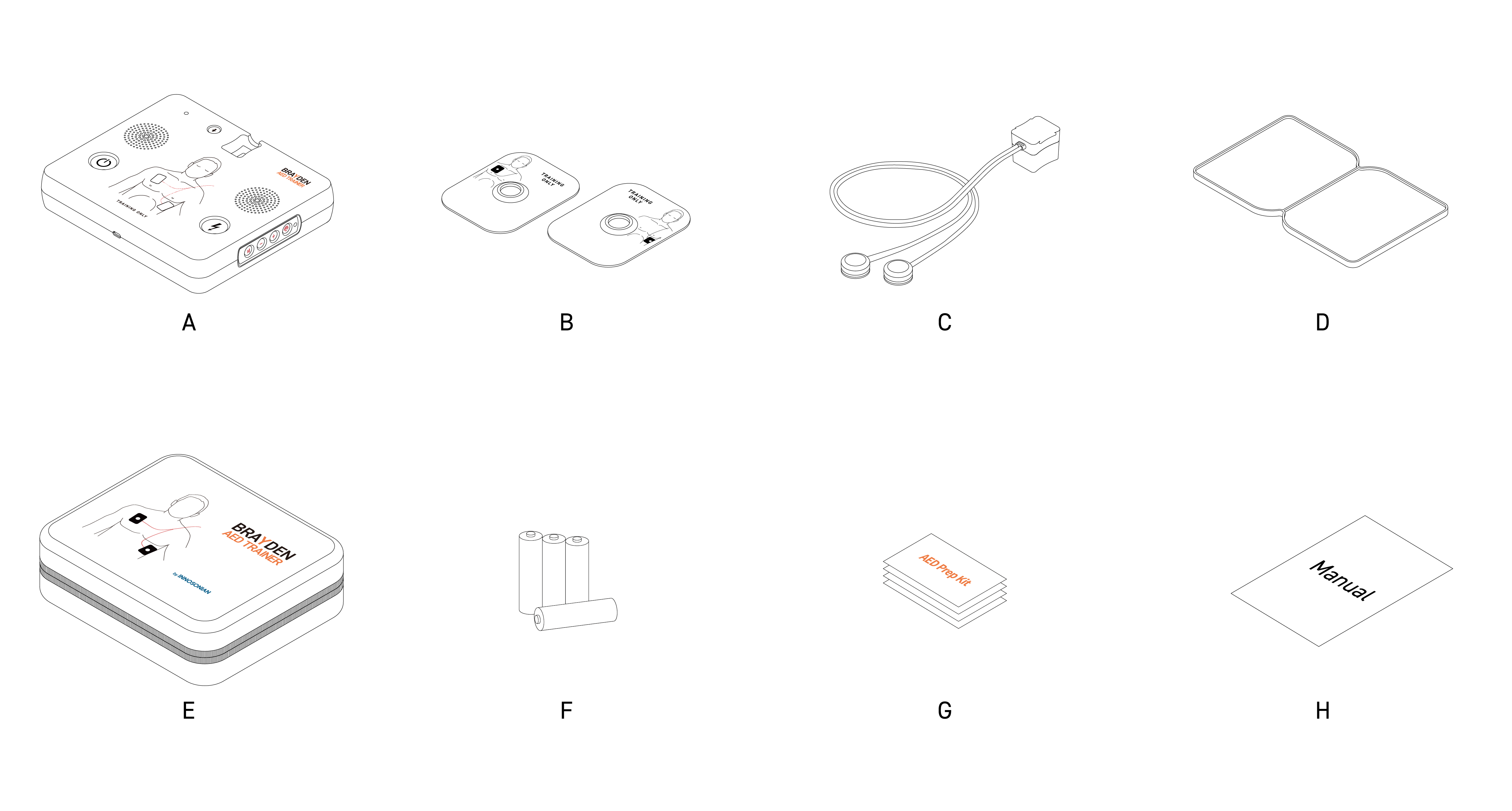

구성품

* 제품을 사용하기 전, 구성품이 모두 있는지 확인해 주세요

A.제품본체B.젤-패즈 (좌, 우)C.광센싱 패즈케이블 (1.2m)D.젤-패즈 플레이트
E.가방F. AA 배터리 (4)G.Prep kit 카드 세트H.필수정보 설명서

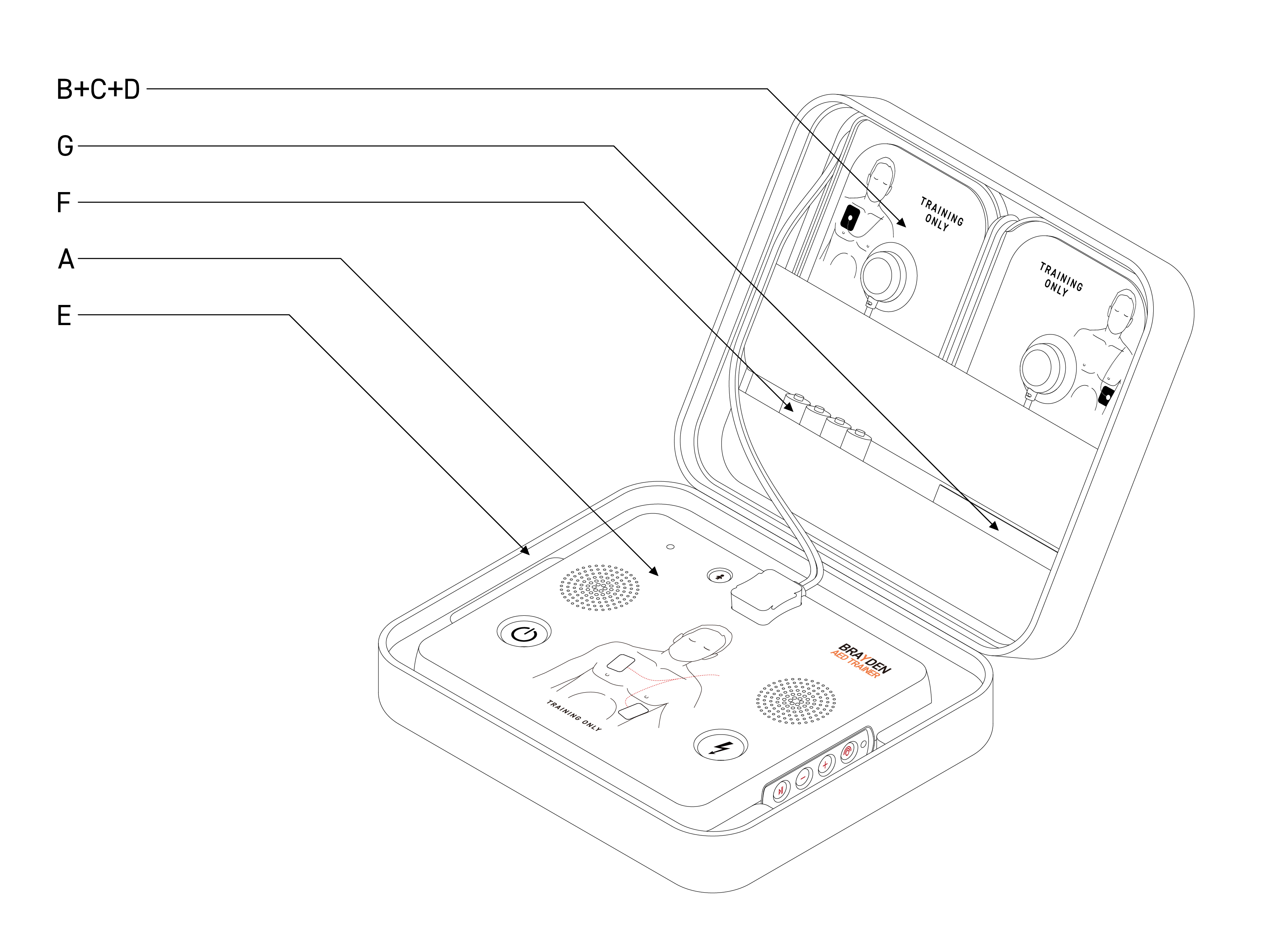

구성품 패키지

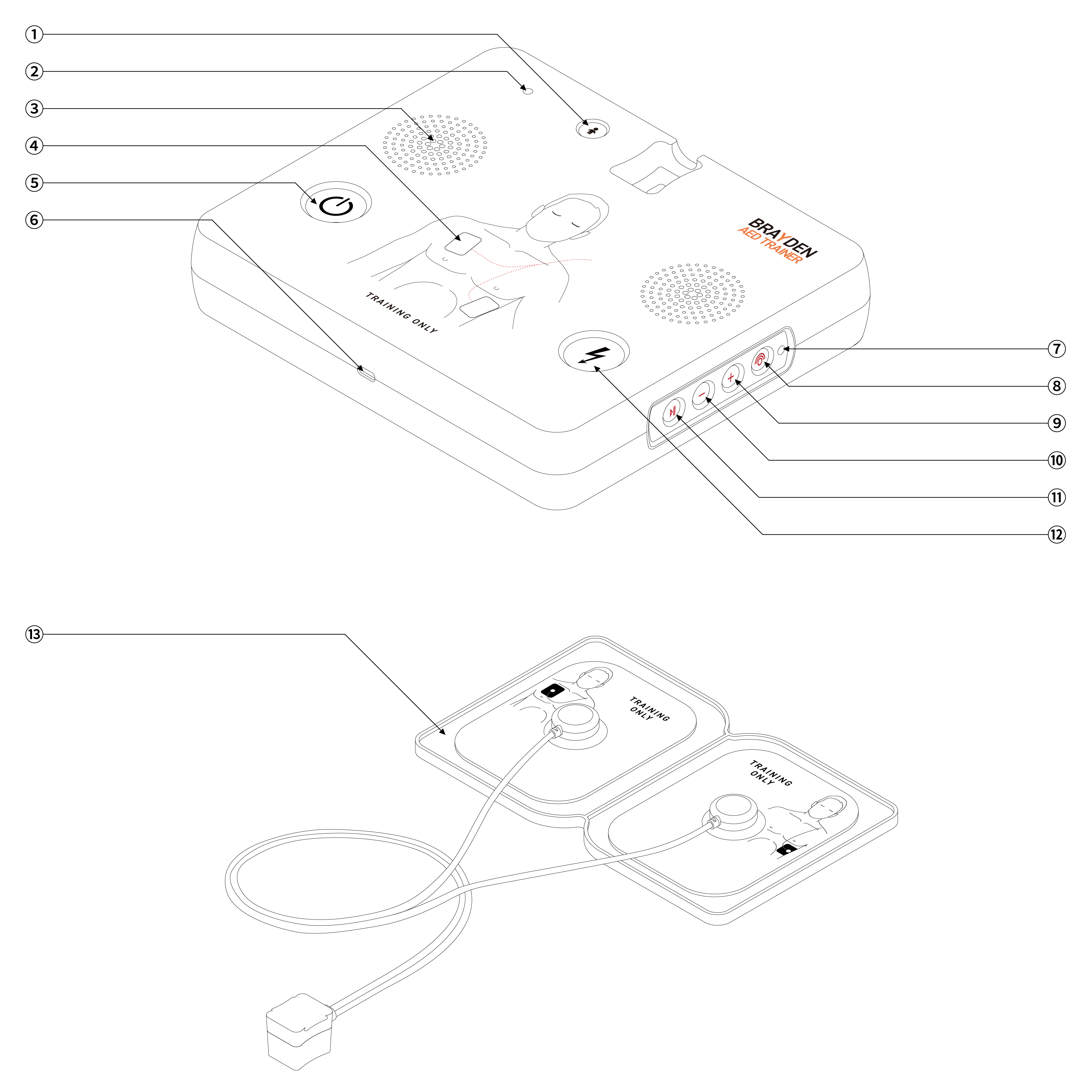

제품명칭

①소아버튼②상태표시등③스피커④패즈부착LED⑤전원버튼
⑥USB-C 전원부⑦무선연결표시등⑧무선연결버튼⑨음량올리기버튼⑩음량내리기버튼
⑪재생/일시정지버튼⑫전기충격버튼⑬광센싱젤패즈유닛

주요 작동 방법

VivusCardio Connect 연결없이 AED Trainer 단독으로 AED 훈련 시작:

본체 전면부의 <전원 버튼>을 누르면 바로 음성 가이드(Voice Prompts)가 시작됩니다.

AED 훈련 종료:

본체 전면부의 <전원 버튼>을 길게 누르면 훈련이 종료됩니다.
훈련을 다시 시작하려면, <전원 버튼>을 다시 눌러주세요.

AED Trainer 전원 완전 종료:

방법 1: 본체 우측 측면의 <무선연결 버튼>을 길게 누르면 제품 전원이 완전히 꺼집니다.

방법 2: 20분간 아무런 동작이나 움직임이 없으면 자동으로 제품 전원이 완전히 꺼집니다.

광 센싱 패즈 기능 ON/OFF:

광 센싱 패즈 기능을 사용하고 싶지 않은 경우, 본체 우측 측면의 조작부에 있는 <재생/일시정지 버튼>을 길게 누르면 광 센싱 패즈 인식기능이 꺼집니다. (*센싱 기능 OFF 상태에서는 패즈를 붙인 후 반드시 패즈 커넥터를 연결해야 패즈가 부착된 것으로 인식됩니다.)

훈련 조건 설정 방법:
(* 사용하는 모바일 기기에 사전에 미리 해당 앱이 설치 되어 있어야 합니다.)


본체 우측 측면의 조작부에 있는 <무선연결 버튼>을 누르면 측면 LED가 파란색으로 점등됩니다. 사용하고자 하는 모바일 기기에 설치 되어 있는 VivusCardio Controller 앱을 엽니다. AED Trainer가 자동으로 검색되며, 검색된 항목을 선택하여 연결합니다. 좌측 상단에 “<” 버튼 눌러, 필요한 설정 메뉴를 선택하여 훈련 조건을 설정합니다.

VivusCardio Connect 솔루션 연계 통합 훈련 방법:
(* 사용하는 모바일 기기에 사전에 미리 해당 앱이 설치 되어 있어야 합니다.)


본체 우측 측면의 조작부에 있는 <무선연결 버튼>을 누르면 측면 LED가 파란색으로 점등됩니다. 사용하고자 하는 모바일 기기에 설치 되어 있는 VivusCardio Connect 앱을 엽니다. VivusCardio Connect 연계 통합 훈련의 흐름에 따라 AED trainer 훈련을 수행합니다.

젤-패즈 세척 방법:

젤-패즈의 접착력이 떨어지면 패즈 부분을 분리 세척한 후, 물기를 건조하여 다시 사용할 수 있습니다.

먼저 광 센싱 유닛 케이블과 패즈를 분리하세요. 분리한 패즈의 접착면을 흐르는 물에 약 10초 정도 부드럽게 씻어주면 이물질들이 쉽게 제거되어 접착력을 회복합니다. 이때, 접착면의 젤 부분이 손상되지 않도록 주의하세요.

제공하는 6가지 훈련 시나리오와 4개의 상황 이벤트

구분시나리오 세부 내용
시나리오 1 (기본)Shock → No shock
시나리오 2Shock → Shock → No shock
시나리오 3Shock → Shock → Shock → No shock
시나리오 4No shock → Shock → No shock
시나리오 5Shock
시나리오 6No shock
※ 시나리오 진행 완료 후, 맨 마지막 과정이 반복 진행됩니다.
상황 이벤트 1“시스템 에러입니다.”
상황 이벤트 2“환자의 움직임이 감지되었습니다. 환자의 움직임이 없도록 하십시오.”
상황 이벤트 3“배터리가 부족합니다. 새로운 배터리로 교체하십시오.”
상황 이벤트 4“패즈 접착 상태가 좋지 않습니다. 패즈를 강하게 밀착 시키십시오.”
※ 상황 이벤트 발생 시, 해당 음성가이드 재생 후 일시정지 상태가 됩니다. 재개하려면 <일시정지 버튼>을 누르십시오.

제품의 관리

제품 관리 및 세척 방법

  • 제품을 깨끗하고, 손상되지 않도록 사용, 보관해주시기 바랍니다.
  • 사용 시 모든 케이블에 균열, 노출 혹은 끊어진 곳이 없는지 확인합니다.
  • 사용 시 젤-패즈에 갈라짐이나 찢어짐 혹은 이상이 없는지 확인합니다.
  • 젤-패즈의 접착력이 떨어졌을 경우, 세척/건조하여 사용하도록 하며, 세척/건조 후에도 접착력이 회복되지 않을 경우에는 젤-패즈를 교체합니다.
  • 젤-패즈의 광 센싱 케이블은 필요에 따라 교체할 수 있습니다.
  • 젤-패즈를 제외한 장치의 어떤 부분도 물에 담그지 마십시오.

품질 보증 정보

구매자가 제품을 구입한 날로부터 2년간 제품의 결함이 없음을 보증합니다. 단, 소모품은 제외합니다.

다만, 아래와 같은 경우 서비스가 제한될 수 있습니다.

  • 비정상적인 사용, 사용자 부주의 및 과실에 의한 제품의 손상 또는 결함
  • 당사 또는 위임받은 판매 대리점 또는 서비스 센터 이외의 곳에서 제품을 수리하였거나, 당사에서 제공하지 않은 타사 제품으로 구성품을 교체하여 발생되는 제품의 손상 또는 결함
  • 고온, 다습, 화합물, 미생물 등 제품의 사용이 부적합한 환경에서 사용, 보관하여 발생된 손상 또는 결함
  • 당사의 통제 범위를 벗어난 화재, 지진, 홍수, 낙뢰 등의 자연 재해 및 천재지변에 의한 손상 또는 결함
  • 구입일자, 고객명, 판매점 명, 제조번호 등의 기재 내용을 임의로 변경한 경우

인증현황

대한민국 규정 및 준수

인증자 식별부호 : R-R-InM-IT23

B급기기 (가정용 방송통신기기) : 이 장치는 이동전화, WiFi 또는 블루투스 장치 등 무선통신장치와 매우 근접한 장소에서 작동할 경우 오동작을 일으킬 가능성이 있습니다.

유럽 규제 적합성 안내

  • 이 장치는 CE 지침에 따라 적합성 평가를 완료하였으며, Radio Equipment Directive (RED) 2014/53/EU에 적합함을 선언합니다. EU 적합성 선언서(DoC)는 요청 시 제조사에서 제공 가능합니다.

제품 폐기 안내

  • 이 제품은 일반 쓰레기로 버릴 수 없습니다. 지정된 전자제품 수거함 또는 재활용 센터에 배출하십시오.

배터리 사용 및 교체 권장 사항

  • 제품의 원활한 동작을 위해서 AA 사이즈 알카라인 배터리를 사용해 주시고, 배터리 교체 시에는 4개의 배터리를 동시에 교체하여 사용해 주세요.
  • 사용한 건전지는 일반 쓰레기로 버리지 마십시오. 배터리는 모든 연방, 주 및 지역 법률에 따라서 재활용하거나 폐기하십시오. 화재 및 폭발 위험을 방지하기 위해, 배터리에 열을 가하거나 소각하지 마십시오.

제품 및 서비스 문의

(주)이노소니언

E-mail. sales@innosonian.com

Tel. +82-2-533-9410

Fax. +82 70 8673 5285

Add. 서울 서초구 방배로 62, 4층

Innosonian Europe

Email. hello@innosonian.eu

Tel. +44 (0) 3333 44 55 34

Add. 1 Chancerygate Way, Farnborough, Hampshire, GU14 8FF, United Kingdom

Innosonian America

Email. hello@innosonian.us

Tel. (551) 227 3100

Add. 5760 NC 96 Hwy, Youngsville, North Carolina, 27596, United States

제품명 : Brayden AED Trainer

모델명 : IT23

제조사 / 제조국가 : (주)이노소니언 / 대한민국

v 1.0.2
